대지분석 도판 24장 구성

대지분석 도판 24장의 구성과 도판별 표시 내용, 활용, 한계를 다룹니다.

개요

sitedia는 대지 한 곳에 대해 대지분석 도판을 최대 24장 만듭니다. 도판 구성은 보고서 심사·보고에서 반드시 나오는 질문을 기준으로 하며, 도판 한 장이 질문 하나를 다룹니다.

도판 수는 대지 위치에 따라 다릅니다. 자료가 없는 도판은 빈 도판으로 내지 않고 목록에서 뺍니다.

도판 목록

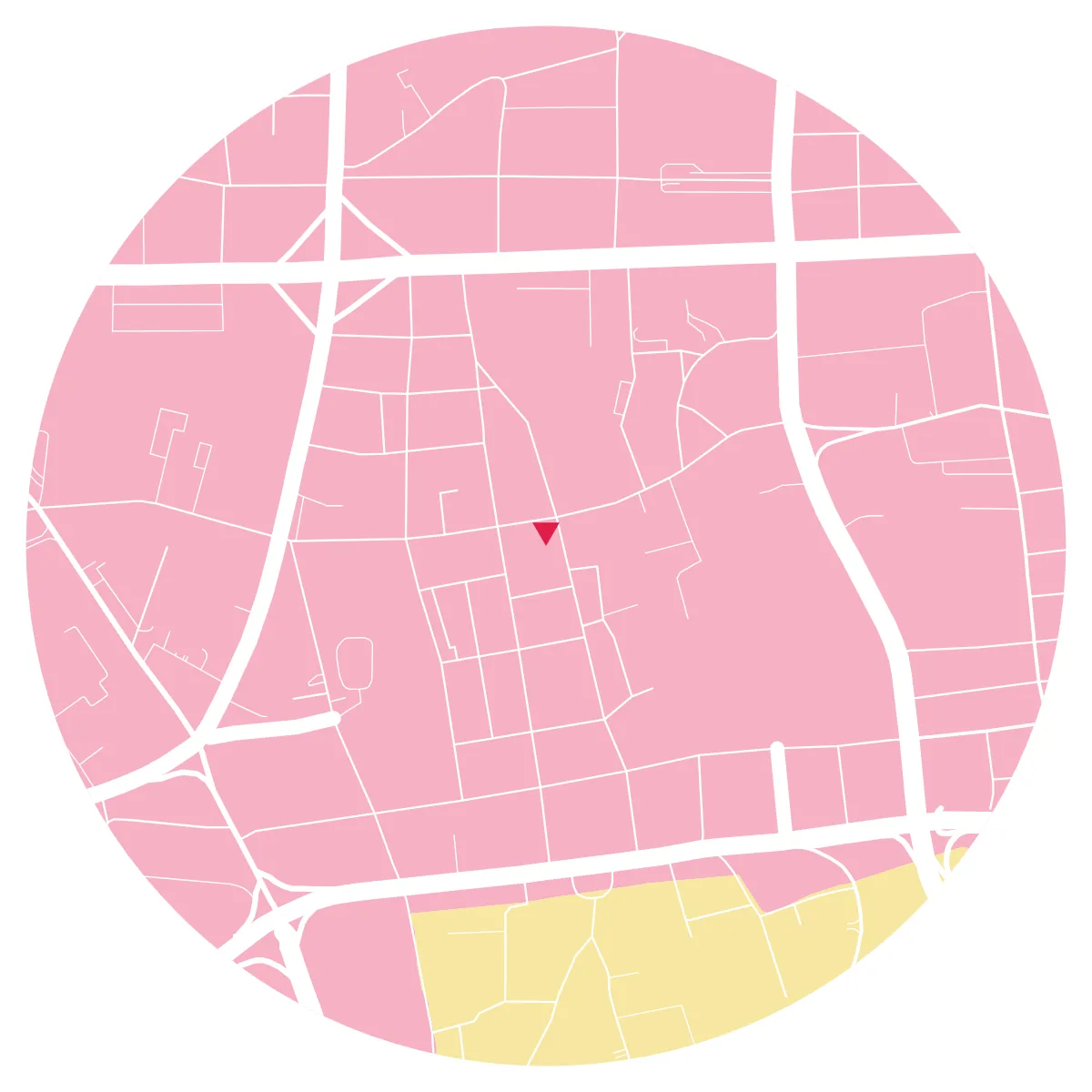

법·규제

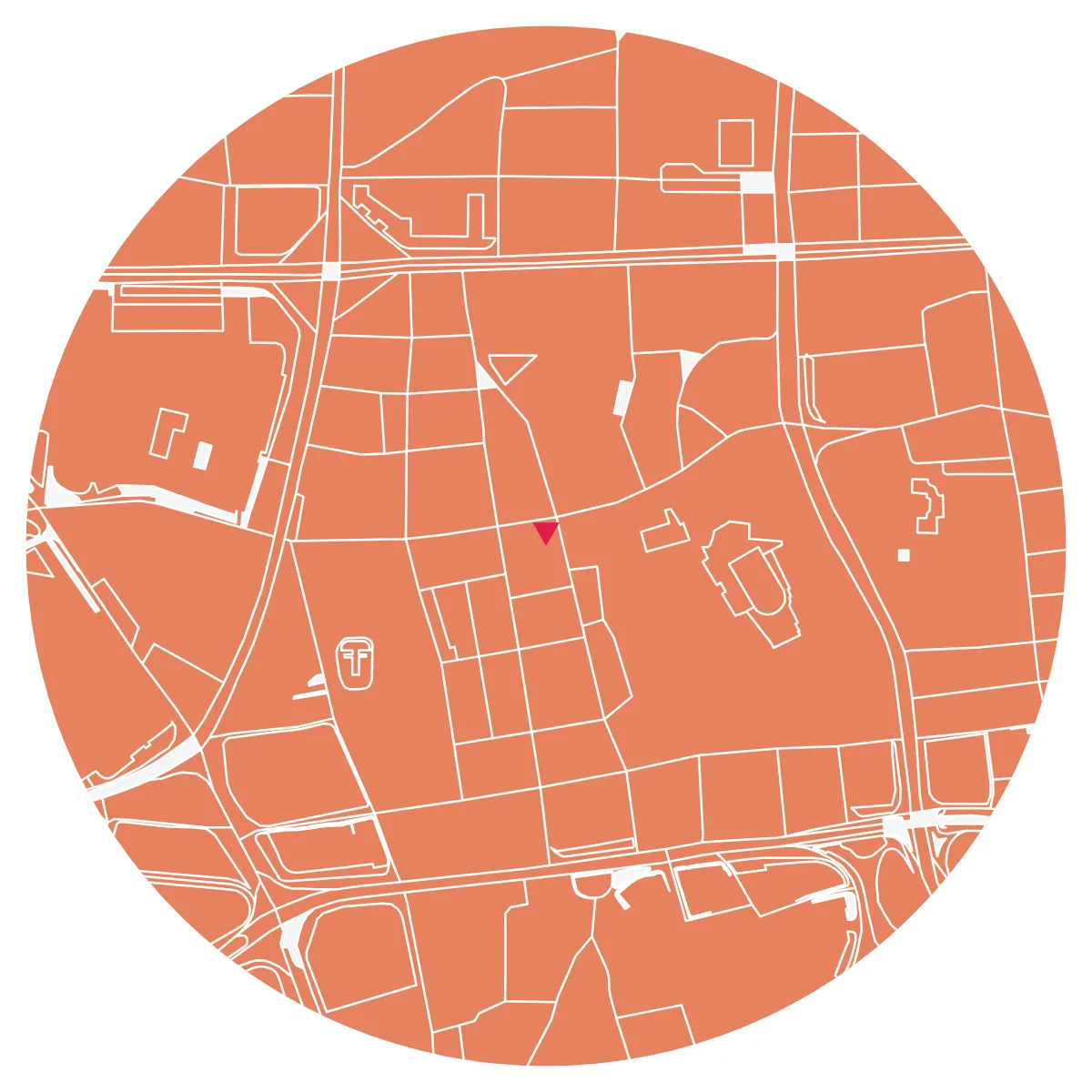

도시 조직

현황

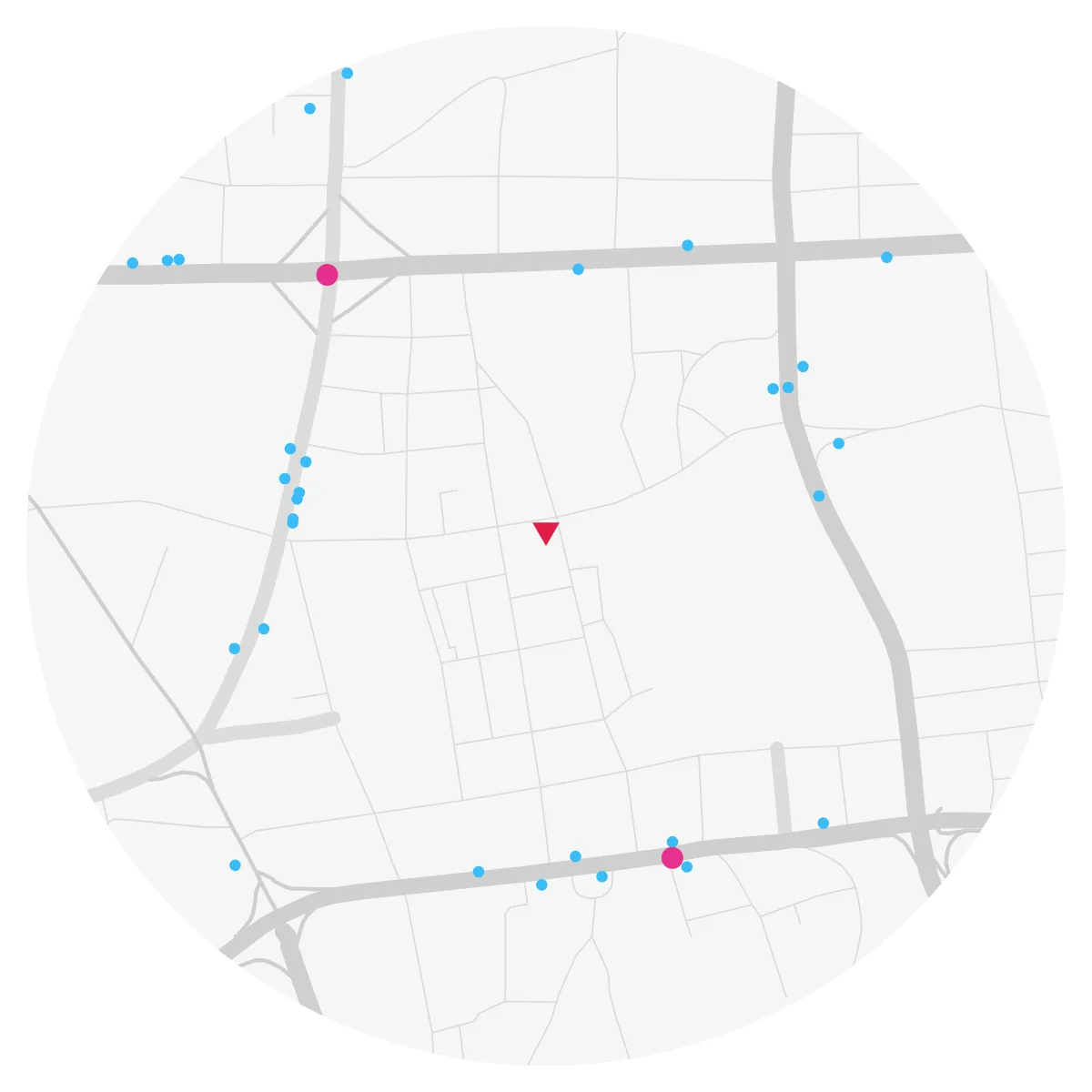

환경·접근

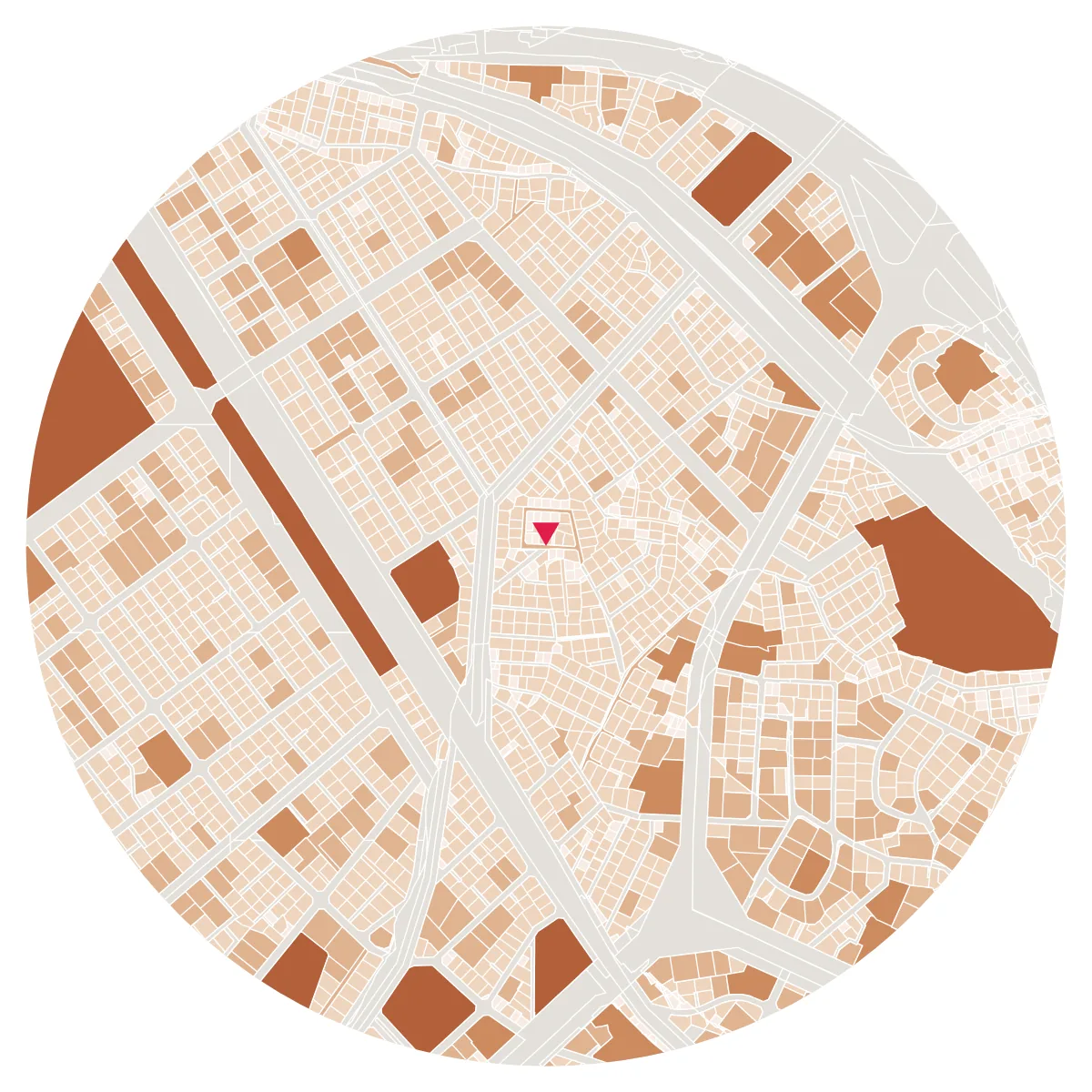

지형·필지

환경 성능

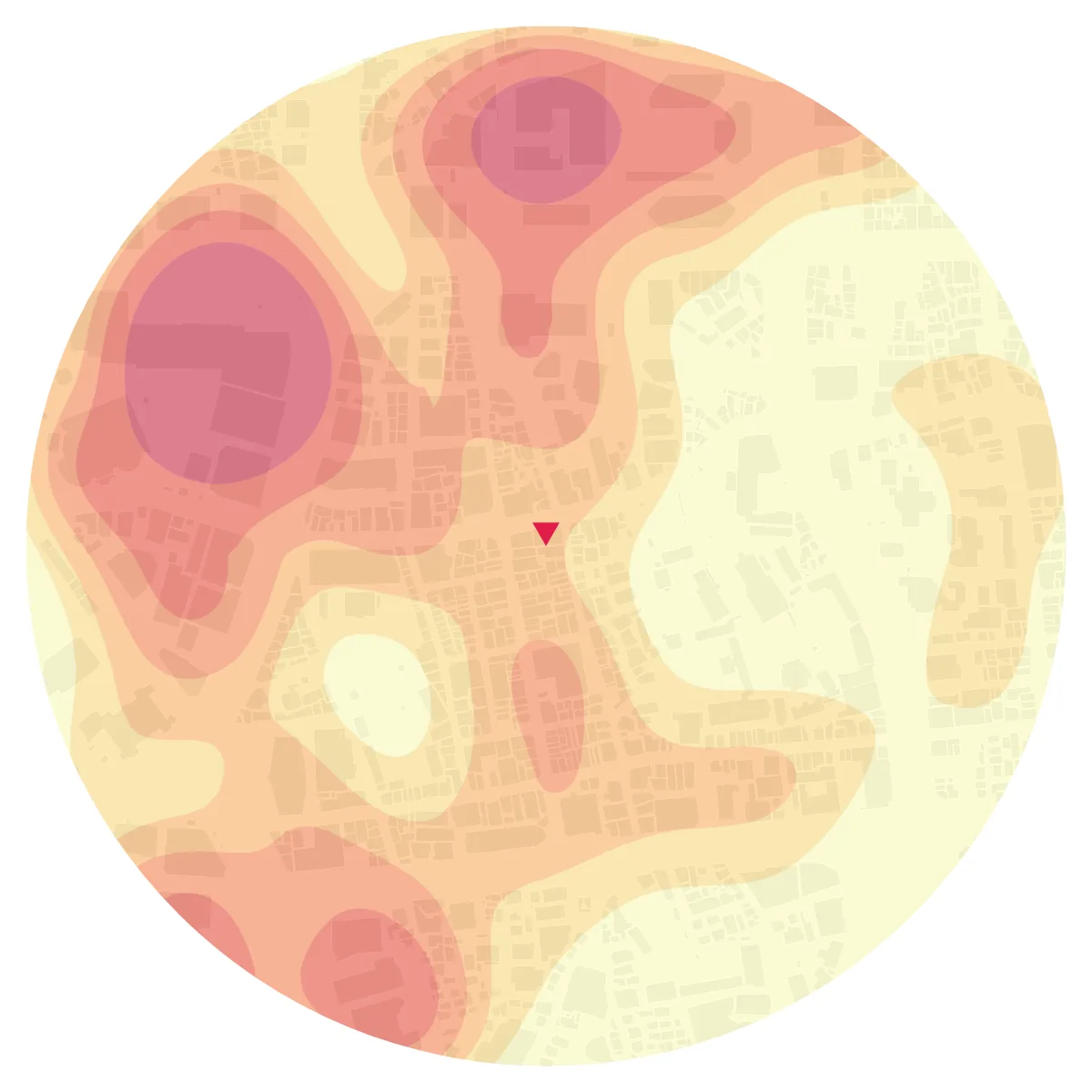

항공사진·밀도

도판 조합

두 도판을 겹쳐 보는 조합 가운데 실무에서 자주 쓰는 것은 다음과 같습니다.

빈 도판 판독

도판이 거의 비어 있으면 대개 해당 범위에 그 대상이 실제로 없는 것입니다. 이때는 빈 도판 자체가 보고서의 근거가 되는 경우가 많습니다.

과제별 우선 도판

지면이 부족해 24장을 모두 넣을 수 없을 때 과제 성격별로 우선 남길 도판은 다음과 같습니다.

제한 사항

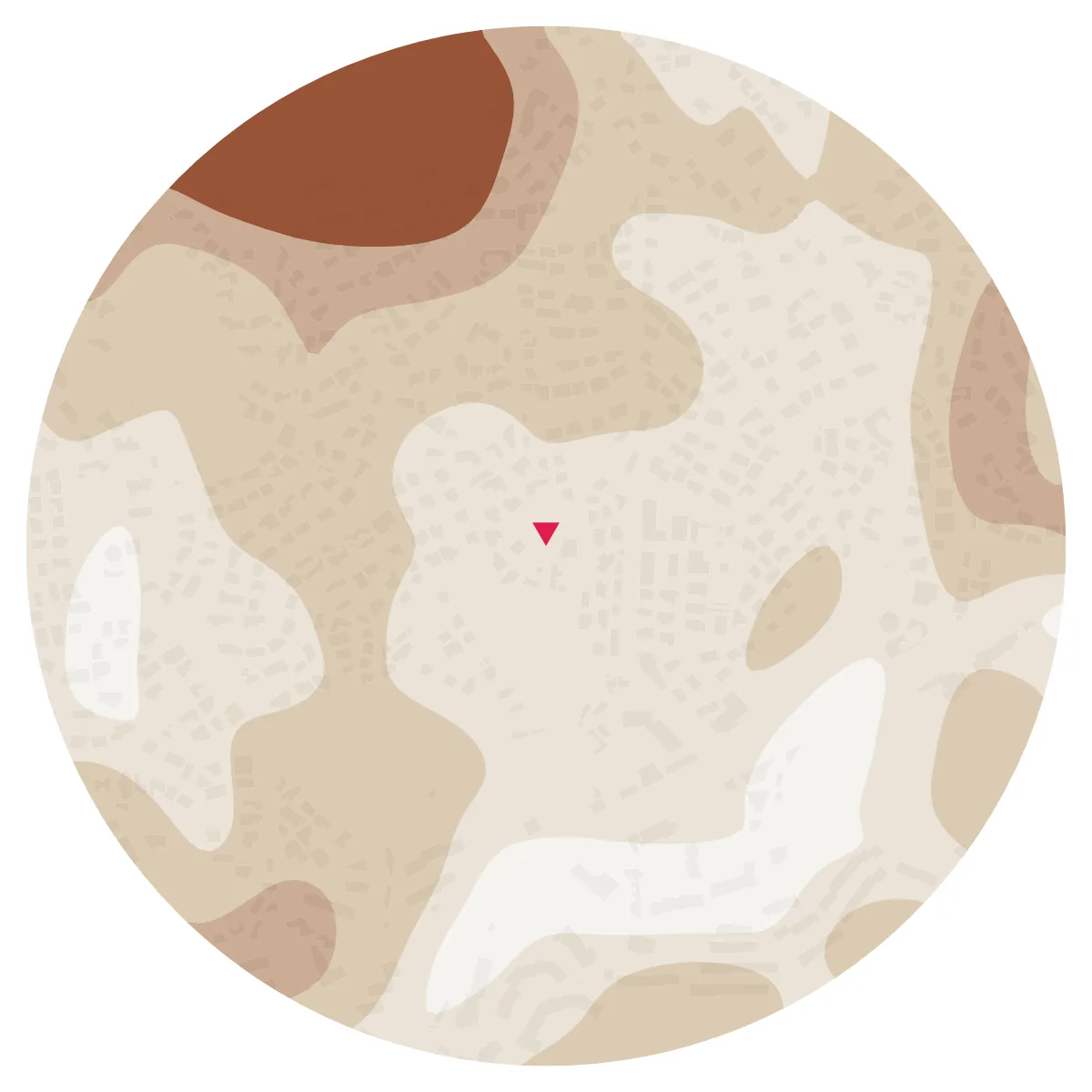

경사도: 실효 해상도 50m

「경사도」 도판의 실효 해상도는 50m입니다. 경사는 표고의 미분이므로 표고 오차가 그대로 증폭됩니다. 평활을 적용하지 않으면 평지에도 평균 5°의 바닥 잡음이 생기므로 50m 폭으로 평활한 값을 씁니다.

50m보다 좁은 절개지·옹벽은 이 도판에 나타나지 않습니다. 도판 캡션의 「50m 평활」 표기는 이 한계를 밝히기 위한 것입니다. 표기가 없으면 나타나지 않은 지형을 평지로 오인할 수 있습니다.

수목: 재현율 약 70%

「수목」 도판은 나무 세 그루 중 두 그루를 검출합니다. 서울시 가로수 위치정보와 대조해 실측한 재현율은 약 70%입니다. 그늘에 든 나무와 채도가 낮은 나무가 누락됩니다.

누락의 원인은 한국 항공사진이 RGB 3밴드여서 근적외선을 쓸 수 없기 때문입니다. 근적외선을 쓰는 미국판은 같은 방식으로 측정한 재현율이 뉴욕 86%, LA 84.5%, 샌프란시스코 89.2%, 보스턴 86.4%입니다. 낙엽기에 촬영된 지역은 재현율이 더 낮을 수 있습니다.

검출된 수목의 양은 최소치로 봅니다. 없다고 표시된 자리에 나무가 있을 수는 있으나, 있다고 표시된 자리는 대체로 맞습니다. 검출 방법과 한계는 수목 검출 가이드에 있습니다.

도보권: 어림값

「도보권」은 걷는 속도를 분당 80m로 둔 어림값입니다. 신호 대기·경사·계단은 반영하지 않습니다.

개방감·일조시간: 계산 범위

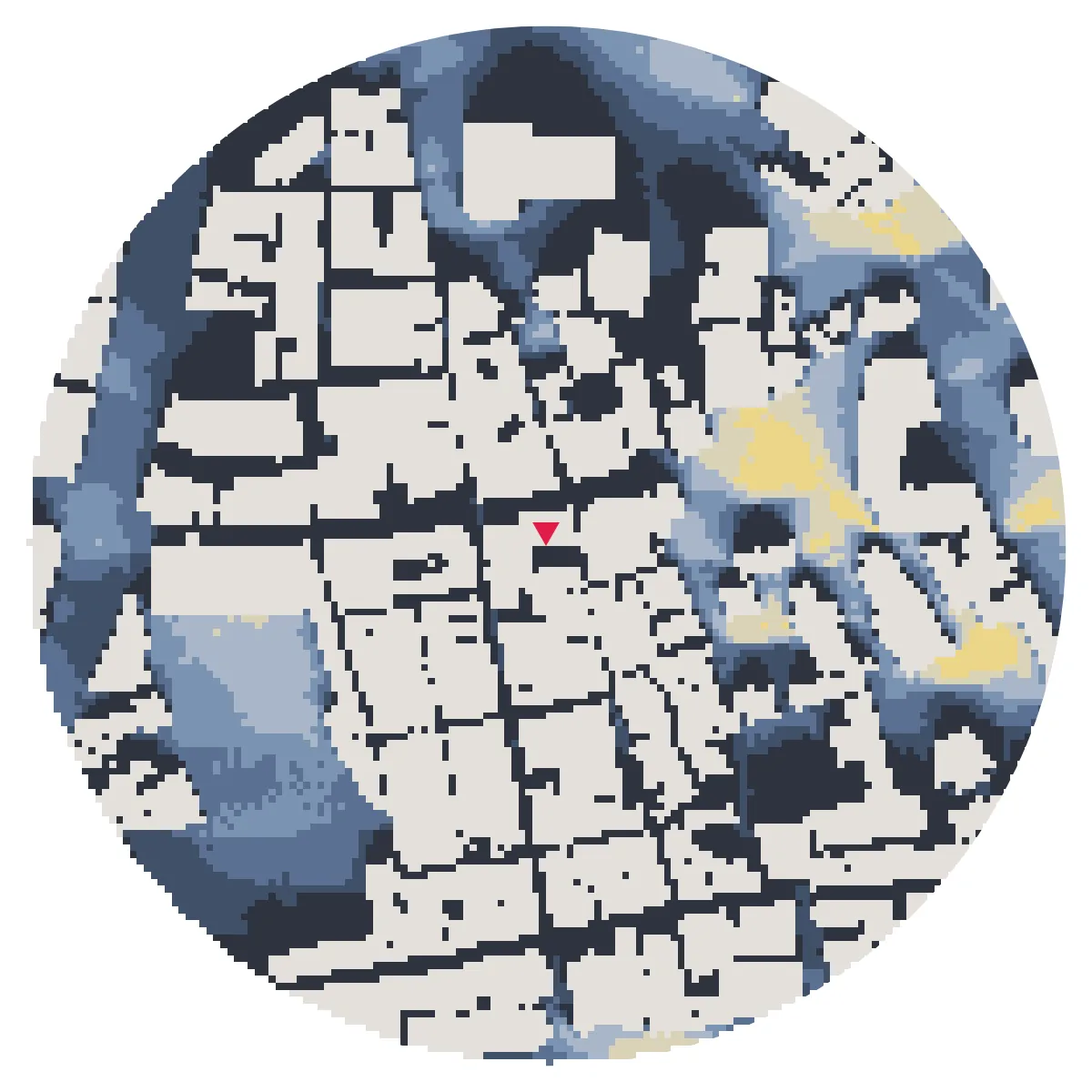

「개방감」은 건물만 반영하며 나무·지형은 반영하지 않습니다. 「일조시간」은 반경 1km까지 4m 칸으로 계산하고, 그보다 넓으면 칸을 키웁니다(반경 1.5km에서 6m). 칸이 크면 가는 건물의 그림자를 놓쳐 일조시간이 조금 길게 나옵니다. 명동 반경 1.5km에서 평균 4.25시간이 4.38시간으로 나왔습니다.

미상

용도·준공일을 알 수 없는 건물은 연회색 「미상」으로 남깁니다. 미상이 많은 구역은 대체로 최근에 지어져 자료에 아직 반영되지 않은 곳이거나 무허가·미등재 건물 밀집지입니다. 이런 구역은 현장 확인 대상입니다.
