대지분석 SVG 마감
다이어그램을 SVG·PNG·DXF로 내려받아 일러스트레이터·인크스케이프·캐드에서 편집할 때의 파일 구조, 축척, 출력 설정을 설명합니다.
개요
sitedia의 기본 출력 형식은 SVG입니다. 보고서에 넣는 그림은 대개 일러스트레이터에서 마감 작업(강조할 건물의 색 추가, 화살표·주석 표기, 회사 서식에 맞춘 색 조정)을 거치며, 이 편집에는 픽셀이 아닌 벡터 형식이 필요하기 때문입니다.
| 형식 | 용도 |
|---|---|
| 낱장 SVG | 패널 한 장의 벡터 편집 |
| PNG | PPT 보고, 화면·문서 삽입 |
| DXF | 오토캐드 밑그림 |
| GLB · 3DM · SKP | 건물 매스 3D 모형 |
사용 방법
- 주소를 검색하고 반경·도형을 정한 뒤 「다이어그램 생성」을 누름
- 패널별 색(팔레트)과 항목 표시 여부를 회사 서식에 맞게 조정
- 「SVG 전체 받기 (ZIP)」로 일괄 다운로드. 캐드 밑그림이 필요하면 「DXF 받기 (CAD 밑그림)」도 받음
- 일러스트레이터에서 강조·주석·화살표 등 판단 내용을 추가
- 마감한 낱장을 보고서에 배치
1~3단계는 sitedia가 처리합니다. 4단계는 대지에 대한 판단이 필요한 작업이며 도구가 대신하지 않습니다.

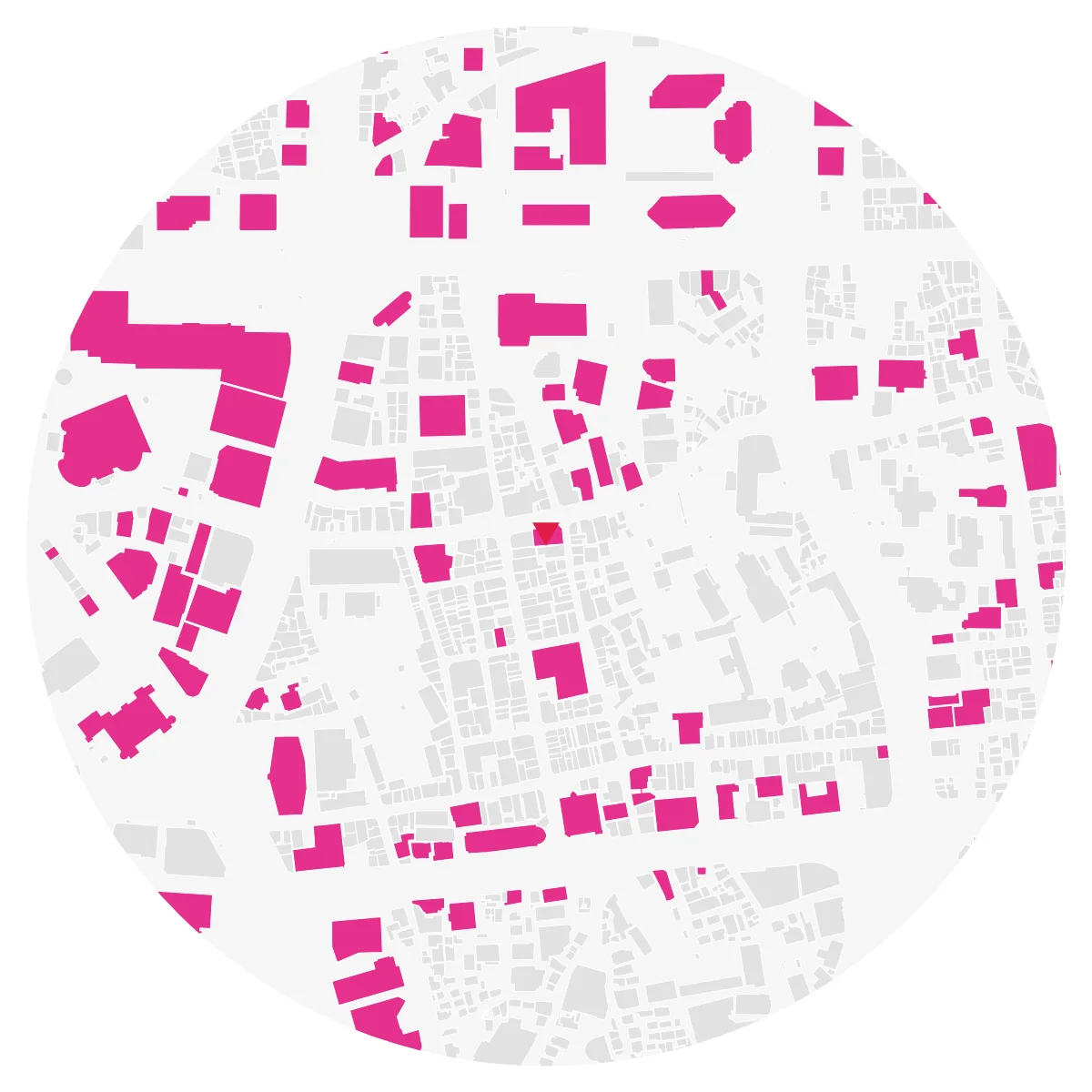

낱장 SVG 구조
낱장 SVG를 일러스트레이터나 인크스케이프에서 열면 레이어 이름이 표시됩니다(inkscape:label 속성 기준). 낱장 패널의 레이어는 두 개입니다.
| 레이어 | 내용 |
|---|---|

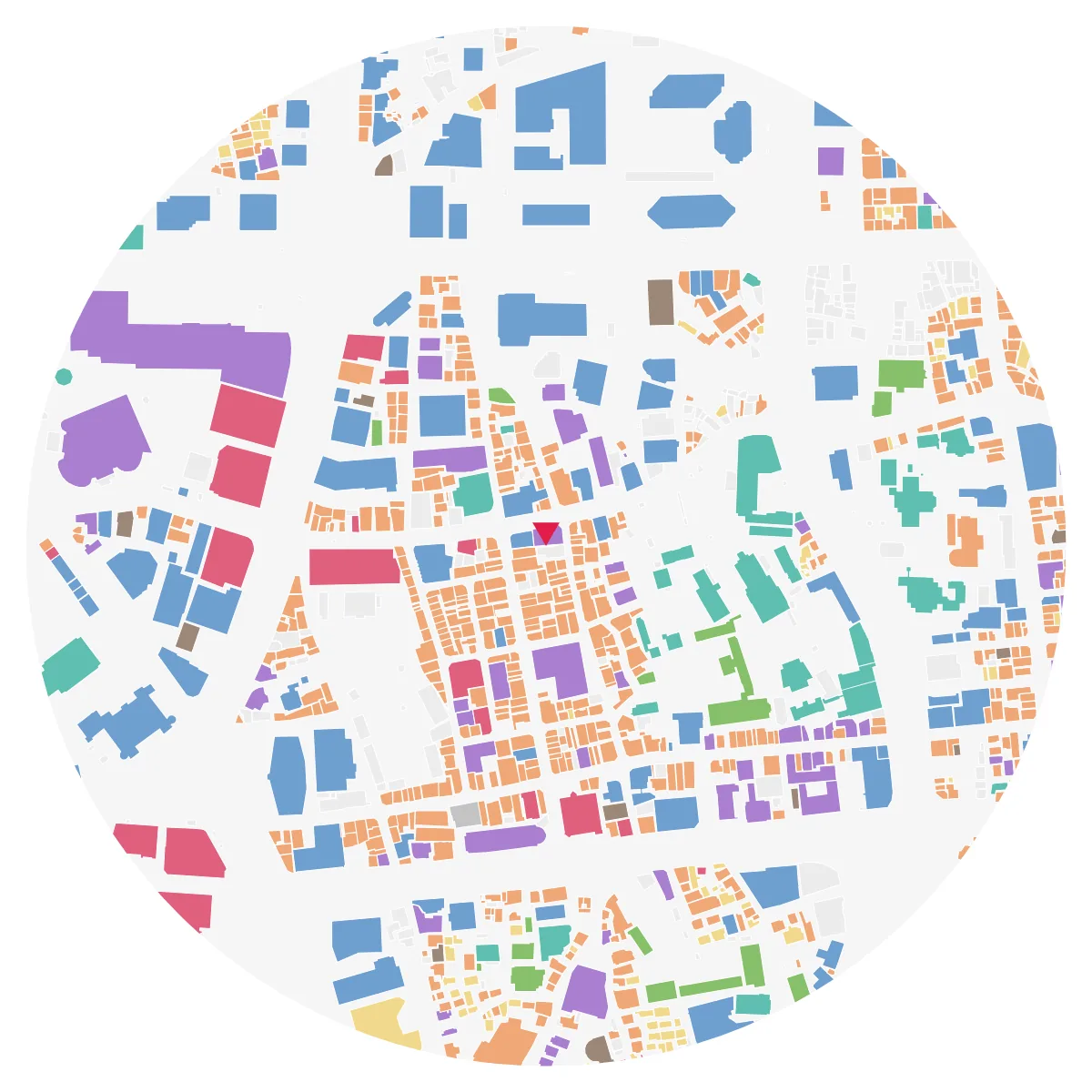

| 패널 레이어 | 그림 본체. 이름은 패널 제목과 같음(「건축물 용도」, 「공원·녹지·하천」 등). 원판 배경과 도형이 들어 있고 원형 클리핑 마스크가 이 레이어에 적용됨 |
| 「대지」 레이어 | 대지 표식(빨강)만 들어 있음. 클리핑 마스크 밖에 있어 표식을 키우거나 다른 마커로 바꿔도 원 밖에서 잘리지 않음 |
fill 값으로 묶임용도·연대 같은 범주는 레이어로 나뉘어 있지 않습니다. 같은 범주의 도형은 같은 fill 값을 공유하므로, 일러스트레이터의 [선택 ▸ 공통 ▸ 칠 색상]으로 한 범주 전체를 선택해 색을 바꿀 수 있습니다. 범주별 레이어보다 선택이 빠르며, 근린생활시설 1,200동이 클릭 한 번으로 모두 선택됩니다.
낱장 SVG에는 글자(제목·범례·축척 막대)가 없습니다. 글꼴이 설치되지 않은 PC에서 열어도 깨지는 요소가 없고, 아웃라인 변환이나 글꼴 포함 저장이 필요하지 않습니다. 보고서에 넣을 때는 캡션과 범례를 따로 답니다.
화면에서 바꾼 패널별 색과 용도·연대 항목의 표시 여부는 SVG에 그대로 반영됩니다.
축척
낱장 SVG의 viewBox 단위는 실제 미터와 1:1입니다. 반경 300m로 만든 다이어그램의 원 지름은 좌표계에서 600입니다. 일러스트레이터에서 1mm를 1m로 두면 1:1000 축척이 되므로, 도곽에 배치할 때 축척 막대를 다시 잴 필요가 없습니다.
축척을 정하면 원의 지름은 반경×2÷축척으로 계산됩니다. 자주 쓰는 환산은 다음과 같습니다.
| 판 | 축척 | 원 지름 | 비고 |
|---|---|---|---|
| 반경 300m(지름 600m) | 1:2000 | 300mm | A3 가로(420×297mm)에 여백 포함 배치 가능 |
| 반경 300m(지름 600m) | 1:1000 | 600mm | A3 초과 |
| 반경 800m | 1:5000 | 320mm |
일러스트레이터는 SVG를 열 때 문서 단위를 픽셀로 잡는 경우가 있습니다. [파일 ▸ 문서 설정]에서 단위를 밀리미터로 바꾸고 아트보드 크기가 반경×2와 맞는지 확인합니다. 이후의 배치와 측정은 실척으로 처리됩니다.
PNG
PNG는 벡터 편집이 필요 없는 PPT 보고에 씁니다. 「PNG 해상도」에서 1000~4000px 중 크기를 고를 수 있습니다(로그인하지 않아도 됩니다).
| 항목 | 값·범위 | 설명 |
|---|---|---|
| 「PNG 해상도」 | 1,000~4,000px(기본 2,000px) | 생성 화면의 슬라이더로 설정. 화면 크기와 관계없이 지정한 크기로 저장되므로 노트북과 큰 모니터에서 저장한 결과가 같음 |
인쇄물에는 PNG를 권장하지 않습니다. 2,000px 판을 A3 폭(420mm)에 채우면 약 120dpi가 되어 얇은 필지선이 뭉개져 보입니다. 종이로 출력할 그림은 SVG를 쓰거나, 「PNG 해상도」를 4,000px로 올려 저장합니다(A3 폭 기준 약 240dpi).
DXF
「DXF 받기 (CAD 밑그림)」는 오토캐드에서 밑그림으로 쓰는 DXF 파일을 내려받습니다. DXF는 서버가 선형을 다시 조립해 만든 별도 파일이며 SVG를 변환한 것이 아닙니다. 형상은 캐드에서 다루기 좋은 형태로 들어갑니다. 예를 들어 원형 경계는 폴리라인 근사가 아닌 CIRCLE 엔티티 하나입니다.
좌표 1단위는 1m(실척)이며, 캐드 단위를 미터로 두면 그대로 맞습니다. 레이어 구성은 다음과 같습니다.
| 레이어 | 내용 |
|---|---|
건물-주거 · 건물-근린생활 등 | 건물 외곽선(용도별 레이어). 용도 미상 건물은 건물-미상에 따로 들어감 |
도로-중심선 / 도로-경계선 | 도로 중심선, 그리고 도로 폭을 반영해 양쪽으로 벌린 경계선. 경계선은 교차부가 이어 붙은 하나의 형상 |
녹지 · 하천 · 바다 | 면 형상. 여의도 같은 섬의 구멍이 유지됨 |
분석경계 | 원 또는 사각형 경계. 모든 형상이 이 경계에서 잘림 |
대지 | 필지를 고른 경우 그 필지 형상, 고르지 않은 경우 중심 표식 |
_출처 | 데이터 출처와 라이선스 문구. 이름 앞의 밑줄은 레이어 정렬에서 맨 위에 오게 하기 위한 것. 삭제하지 않고 끈 상태로 사용 권장 |
3D 파일
「건물 매스」 탭은 같은 반경의 건물을 대장 높이(없으면 층수×3.25m)로 세워 내보냅니다. 형식은 세 가지입니다.
| 형식 | 내용 |
|---|---|
| GLB | 삼각형 메시. 보기·공유·웹 뷰어용으로 가장 가벼움 |
| 3DM | 라이노 파일. 건물이 닫힌 솔리드로 들어가 불리언 연산이 바로 가능 |
| SKP | 스케치업 원본 파일. 더블클릭으로 열리며 가져오기 대화상자가 필요 없음. 건물마다 그룹이라 푸시풀 가능 |
세 형식 모두 화면에서 고른 색 모드(용도·연대·높이·단색)를 따릅니다. 화면이 연대 모드이면 파일도 연대 색으로 저장됩니다. 높이를 알 수 없는 건물은 세우지 않습니다. 없는 높이를 지어내지 않는다는 원칙 때문입니다. 형식별 사용법과 주의 사항은 3D 내보내기 문서에 있습니다.
편집 시 주의 사항
| 항목 | 내용 | 조치 |
|---|---|---|
| 클리핑 마스크 | 원형 프레임은 패널 레이어에 적용된 클리핑 마스크임. 경계 밖 형상은 잘린 것이 아니라 마스크로 가려진 상태여서, 마스크를 해제하면 도로와 건물이 원 밖으로 드러남 | 마스크를 해제하지 않음. 원을 키울 때는 마스크 경로를 편집 |
| 선 굵기 | 필지선·도로선의 굵기도 미터 단위(실척)여서 판을 축소해 배치하면 선도 함께 얇아짐 | [환경 설정 ▸ 일반 ▸ 선 및 효과 크기 조절]을 켜면 선 굵기가 축소 비율을 따르고, 끄면 축소해도 선 굵기가 유지됨. 서식에 맞춰 한쪽으로 정함 |
| 파일 크기 | 반경 800m 도심 판에는 건물이 1만 동 가까이 들어감. 편집이 느린 원인은 해상도가 아니라 형상 개수 | 보고서에 필요한 반경으로 다시 생성 |
| 검정 | SVG의 검정은 RGB(0,0,0)이며, CMYK로 변환하면 네 판이 섞인 리치블랙이 됨 | 인쇄용 문서는 변환 후 검정을 K100으로 정리 |
자료 출처
| 자료 | 출처 | 라이선스 |
|---|---|---|
| DXF의 도로 · 녹지 · 하천 | OpenStreetMap | ODbL |
| 건물 · 용도지역 · 지적 | 국토교통부 V-World | 공공누리 제1유형(출처표시) |
ODbL 자료는 재배포할 수 있으나 같은 라이선스로 제공해야 하는 조건이 붙습니다. 이 내용은 DXF의 _출처 레이어에 적혀 있습니다. 도면을 외부로 제공할 때는 이 문구를 남겨 둡니다.
